トップ > ブランド別 > ミライインターナショナル > MIRAI トリマー天板セット+MTR-42 トリマ

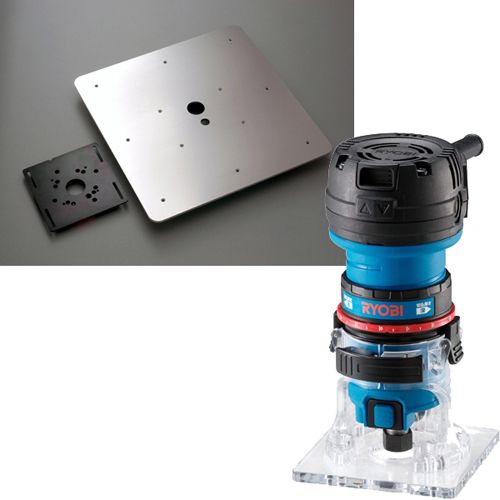

MIRAI トリマー天板セット+MTR-42 トリマ

商品コード : torimert-mtr42
価格 : 25,740円(税抜き23,400円)
ポイント : 257
数量


  • お気に入りリスト
  • 商品についての問い合わせ

トリマーテーブルを自作するための天板セットです。
この天板があればトリマーテーブルの自作は簡単です。しかもご自分の使用目的に合ったトリマーテーブルの製作が可能になります。
MIRAIトリマー天板には大小2つのビット穴があり、ビットのサイズにより、トリマーを移動して使い分けます。
リマーは天板に直接ではなく、スライドベースを介して取付けられています。そしてスライドベースは2つのビット穴の間を行き来することで、どちらかのビット穴をすばやく選択できます。

天板:400mm×400mm
高精度アルミ板6mm
梨地アルマイト処理
2つのビット穴径:18mm/36mm

大小ビット穴を使い分けた状態です。ビット穴の穴径は18mmと36mmです。従来のインサートリングによる穴径調節ではないため、段差がなく材が引っかかることがありません。 天板裏面ではスライドベースが大小ビット穴の間を行き来する様子が分かります。左は大きいビット穴選択時、右は小さいビット穴選択時です。(トリマーのモーターをプラスチックベースから外した状態です。)

天板を通して黒いスライドベースを見た図です。スライドベースが大小2つのビット穴の間を行き来できる構造が分かります。
従来のようにビットサイズに合わせ、インサートリングを付け替える方法はその部分に段差が生じやすく、加工中に材料がひっかかると言った使いにくさがあります。また、このことは加工精度にも影響を与えます。こうした問題をすべて解消し、段差をゼロにしたのがMIRAIトリマー天板です。
写真は市販のインサートプレートとそこに使われるインサートリングです。
インサートリング部分に段差が生じるだけでなく、長方形のインサートプレート自体も天板の開口部にはめ込んで使用するため、そこでも段差が生じる原因になります。

【スライドベース】
スライドベースには各種トリマーが取付けられるよう、それぞれのベース穴があいています。お使いのトリマーのベース穴位置を測り、図の4種類と照合してください。いずれかが合えば取付け可能です。
スライドベースは表裏両面が使えます。お持ちのトリマーに合う取付け穴を両面から捜して下さい。
※上記以外にリョービ TRE-60V、MTR-42 トリマにも対応致しました。

【取扱説明ビデオの内容】
このDVDは単なる取扱説明に留まらず、初めてトリマーテーブルをお使いになる方にとってはトリマーテーブルガイドとしてご覧いただける濃い内容です。
【スタンド】
製品に付属している取扱説明ビデオには天板下のスタンドの作り方や、内部のトリマーにアクセスするためのアクセスドアの仕組みが紹介されています。
ビデオで紹介されているスタンド形状は簡単に製作できるよう、4枚の板で製作する方法です。4枚全て同寸で、追い回し継ぎによる箱形状です。

【フェンス】
集塵ポートの付いたT定規型フェンスの作り方が解説されています。
フェンスの基本はまっすぐな材を天板にクランプするだけです。ビデオでは洗濯機の排水ホースを利用した集塵ポートを設け、トグルクランプでスピーティに固定できる方法を紹介しています。
【部材の切り出し】
スタンドとフェンスの部材は3x6(さぶろく)板の半分から切り出して製作できます。取扱説明書にその図が掲載されています。

【あられジグ】
強度と美しさを兼ね備えたあられ組みを加工するあられジグの作り方や加工方法も紹介しています。
ビデオで紹介しているあられジグは天板上を前後に動かしてあられ加工します。使用するビットの刃径があられの大きさになります。このジグでは2種類のサイズのビットが使えるようにできています。作品の大きさに合わせたあられサイズが選べて便利です。

【溝や段欠き加工】
溝加工や幅の狭い板を段欠き加工する方法なども分かりやすく説明しています。

幅の狭い材の加工はそのままでは不安定で危険です。そこでバックアップ材と一緒にして、1枚の大きい材にみたてて加工します。

フェンス完成後、フェンス面にビットが収まる開口部を設けます。これはドリルを使わず、ビット自体で加工します。
フェンスの反対面も使います。ビットが収まる開口部を設けず、溝加工専用にすることができます。開口部がないので材の送りが滑らかです。

【幅決めスレッド】
材を一定の幅やテーパーに仕上げるジグです。さらに木端と木口の直角出しなどにも使えとても便利です。
ベース板と可動フェンスで出来ています。ベース板の縁から可動フェンスまでの距離をセットし、材を固定します。 パターンビットのベアリングとフェンスは一直線にセットします。フェンスの厚みはベース板より薄くするのがコツです。
材がベース板からはみ出た部分をパターンビットが削り取ります。幅決め加工の完了です。切削面はとても滑らかです。
