山戸製作所 トリマー補助スタンド ほりほり P-II型
商品コード : HRP-2 |
希望小売価格 : 58,500円 |
価格 : 49,500円(税抜き45,000円) |
ポイント : 495 |
|
495pt |
GMOポイントは ショッピングモールやサービスの垣根なく 多くのネットショップや複数のサービスで 利用する事ができる共通ポイントです。
|
|
|
495pt |
GMOポイントは
ショッピングモールやサービスの垣根なく
多くのネットショップや複数のサービスで
利用する事ができる共通ポイントです。

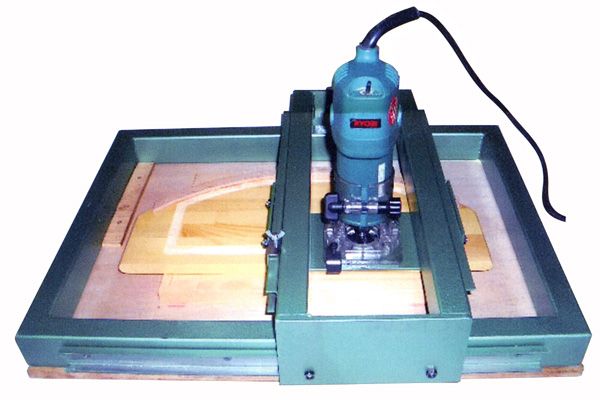

【山戸製作所 トリマー補助スタンド ほりほり P-II型】
●トリマーを有効に使用する為の補助アームです。
●盆栽鉢受け台、コースター、盆石、花台の内彫り、飾り面取り、切手盆等の製作に。
●安全・安定したトリマー加工が出来ます。
●特殊機以外は殆どのメーカーのトリマで利用できます。
※画像のトリマは別売です。
|
|
|
|
|
|
角盆の場合
◎前後左右送り
◎レールに止め金具を使用してください。 |
|
異形盆の場合
◎テンプレートを使用してください。
◎標準タイプは底面より先端まで32mmです。 |
|

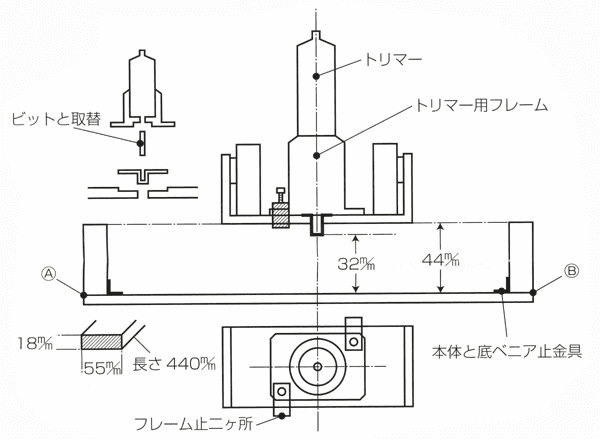

【トリマのセット方法(異形盆の場合)】 |
|
|
|
1、トリーマーにセンター芯出し金具を取り付けてください。
2、テンプレートを前後送りの中央丸の中に入れてください。
3、トリーマーのセンター芯出し金具をテンプレート中に入れ、トリーマーフレーム止め金具で固定し位置決めをして下さい。
4、トリーマー本体を抜いてセンター芯出し金具と刃物を取替えて再度セットしてください。
※角盆の場合はテンプレートを使用しませんのでおおよその位置にトリーマーフレーム止め金具で固定して下さい。 |
|
【加工材料のセット】
例)材料の板厚50mm |
|
|
|
|
|
加工材料高さが32mm以上の場合本体と下部ベニヤの間に適当な厚さの板を入れて下さい。(片面は両面テープで止めて下さい)
画像のかさあげ板サイズは厚さ18mm×幅55mm×長さ440mm
本体基本32mm+18mm=50mm
ナライ板厚5〜6mm
加工材料及びナライ板を両面テープで固定してください。 |
|
|
|
|
|
本体を加工材料をセットした下部ベニヤへ取り付けます。
トリーマーをゆっくりと下ろして適当な深さで固定しナライ板に沿って加工してください。
※切削深さは4〜5mm程度づつ複数回に分けて加工してください。
※トリーマーなので正確な深さの位置決めは出来ません。ルーターであらかじめ適当な位置に深さを決めた穴を開けておきそこに合わせて加工すれば可能です。 |
|
|
|
|
|
完成画像 |
|
|
|
トリマ取り付け適合機種 |
特殊機以外は殆どのメーカーのトリマで利用できます。 |
加工最大寸法 |
長さ340mm×幅280mm(角盆) |
加工材料最大厚さ |
テンプレート使用時 32mm
未使用時 43mm |
本体寸法 |
高さ115mm×長さ600mm×幅470mm |
本体内径寸法 |
長さ500mm×幅380mm |
質量 |
15Kg |
標準付属品 |
テンプレート68×16×1個、ビットセンター芯出し金具×1個、トリマーフレーム止金具×2個、前後左右止金具×4個、
※前後左右止金具は4個です。 |
|
|
